74HC245的作用：信號功率放大
第1腳DIR，為輸入輸出端口轉換用， DIR=“1”高電平時信號由“A”端輸入“B”端輸出， DIR=“0”低電平時信號由“B”端輸入“A”端輸出。第2～9腳“A”信號輸入輸出端，A1=B1﹑﹑﹑﹑﹑﹑A8=B8，A1與B1是一組，如果DIR=“1”G=“0”則A1輸入B1輸出，其它類同。如果DIR=“0”G=“0”則B1輸入A1輸出，其它類同。 第11～18腳“B”信號輸入輸出端，功能與“A”端一樣，不在描述。第19腳G，使能端，若該腳為“1”A/B端的信號將不導通，只有為“0”時A/B端才被啟用，該腳也就是起到開關的作用 第10腳GND，電源地。第20腳VCC，電源正極。
（2腳-A信號；3腳B信號；4腳0E信號；5-6時鐘信號；7-8鎖存信號；9是串行數據輸入信號；10地線；16/19：OE？？）

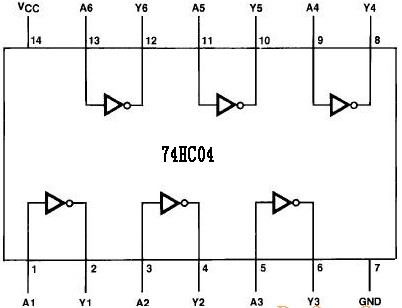

74HC04 的作用：6位反相器。
第七腳GND，電源地。第14腳步VCC，電源正極 信號由A端輸入Y端反相輸出，A1與Y1為一組，其它類推。例：A1=“1”則Y1=“0” ﹑A1=“0”則Y1=“1”，其它組功能一樣。
74HC138的作用：八位二進制譯十進制譯碼器。
第8腳GND，電源地。 第15腳VCG，電源正極、
第1～3腳A﹑B﹑C﹑二進制輸入腳。 第4～6腳片選信號控制，只有在4﹑5腳為“0”6腳為“1”時，才會被選通，輸出受A﹑B﹑C﹑信號控制。其它任何組合方式將不被選通，且Y0～Y7輸出全為“1”。通過控制選通腳來級聯，使之擴展到十六位。 例：G2A=0，G2B=0，G1=1，A=1，B=0，C=0，則YO為“0”Y1～Y7為“1”，（1-2AB信號；456-001；）
74HC595的作用：LED驅動芯片，8位移位鎖存器。
第8腳GND，電源地。
第16腳VCC，電源正極
第14腳DATA，串行數據輸入口，顯示數據由此進入，必須有時鐘信號的配合才能移入。
第13腳EN，使能口，當該引腳上為“1”時QA～QH口全部為“1”，為“0”時QA～QH的輸出由輸入的數據控制。
第12腳STB，鎖存口，當輸入的數據在傳入寄存器后，只有供給一個鎖存信號
才能將移入的數據送QA～QH口輸出。
第11腳CLK，時鐘口，每一個時鐘信號將移入一位數據到寄存器。
第10腳SCLR，復位口，只要有復位信號，寄存器內移入的數據將清空，顯示屏不用該腳，一般接VCC。
第9腳DOUT，串行數據輸出端，將數據傳到下一個
第15﹑1～7腳，并行輸出口也就是驅動輸出口，驅動LED。
4953的作用：行驅動管，功率管。
其內部是兩個CMOS管，1﹑3腳VCC，2﹑4腳控制腳，2腳控制7﹑8腳的輸出4腳控 5﹑6腳的輸出，只有當2﹑4腳為“0”時，7﹑8﹑5﹑6才會輸出，否則輸出為高阻狀態。
TB62726/16126的作用：LED驅動芯片，16位移位鎖存器。
第1腳GND，電源地。
第24腳VCC，電源正極泉州led單元板批發
第2腳DATA，串行數據輸入
第3腳CLK，時鐘輸入
第4腳STB，鎖存輸入
第23腳輸出電流調整端，接電阻調整
第22腳DOUT，串行數據輸入
第21腳EN，使能輸入
其它功能與74HC595相似，只是TB62726是16位移位鎖存器，并帶輸出電流調整功能，但在并行輸出口上不會出現高電平，只有高阻狀態和低電平狀態。
74HC595并行輸出口有高電平和低電平輸出。TB62726與5026的引腳功能一樣，結構相似。
二LED顯示屏常見信號的了解
CLK時鐘信號：提供給移位寄存器的移位脈沖，每一個脈沖將引起數據移入或移出一位。數據口上的數據必須與時鐘信號協調才能正常傳送數據，數據信號的頻率必須是時鐘信號的頻率的1/2倍。在任何情況下，當時鐘信號有異常時，會使整板顯示雜亂無章。
STB鎖存信號：將移位寄存器內的數據送到鎖存器，并將其數據內容通過驅動電路點亮LED顯示出來。但由于驅動電路受EN使能信號控制，其點亮的前提必須是使能為開啟狀態。鎖存信號也須要與時鐘信號協調才能顯示出完整的圖像。在任何情況下，當鎖存信號有異常時，會使整板顯示雜亂無章。
EN使能信號：整屏亮度控制信號，也用于顯示屏消隱。只要調整它的占空比就可以控制亮度的變化。當使能信號出現異常時，整屏將會出現不亮﹑暗亮或拖尾等現象。
數據信號：提供顯示圖象所需要的數據。必須與時鐘信號協調才能將數據傳送到任何一個顯示點。一般在顯示屏中紅綠藍的數據信號分離開來，若某數據信號短路到正極或負極時，則對應的該顏色將會出現全亮或不亮，當數據信號被懸空時對應的顏色顯示情況不定。
ABCD行信號：只有在動態掃描顯示時才存在，ABCD其實是二進制數，A是最低位，如果用二進制表示ABCD信號控制最大范圍是16行（1111），1/4掃描中只要AB信號就可以了，因為AB信號的表示范圍是4行（11）。當行控制信號出現異常時，將會出現顯示錯位﹑高亮或圖像重疊等現象
福建led單元板上的線路信號錯綜復雜；各路LED信號起到重要作用；如OE或R信號；如還有不明白，可致電153-0590-4001咨詢；
